儲罐的介紹和分類

儲罐介紹

在煉油、石化企業和各種油庫中，各種類型的儲罐被廣泛用于儲存不同性質的液態和氣態石化產品。根據這些建筑的特點，儲罐可分為兩種類型:地上儲罐和地下儲罐。地上儲罐大多采用鋼板焊接。煉油、石化和各種油庫的儲罐，由于投資少、建設周期短、日常維護管理方便，大部分都在地面以上。地下儲罐大多由鋼板或鋼板和鋼筋混凝土制成。由于整個儲罐建在地下，儲存介質溫度相對穩定，氣體蒸發損失相對較小。但由于其投資高、建設周期長、施工難度大、操作維護不如地上儲罐方便，因此僅在工藝條件有特殊要求時使用。

儲罐分類

2.1地上鋼制儲罐

1.立式圓筒形儲罐:這種儲罐由罐底、罐壁和罐頂組成，罐壁為立式圓筒形結構。根據其屋面結構特點，可分為固定屋面、浮頂和內浮頂三種形式。

A.固定頂儲罐:固定頂儲罐的屋頂結構有多種類型。目前較為常用的一種是圓頂形坦克。圓頂形儲罐為球形，其半徑一般為儲罐直徑的0.8-1.2倍。穹頂本身是一種剛性很強的承重構件，可以承受一定的內部壓力。圓頂形罐的壓力一般為2千帕。由于自身結構和經濟的限制，它被儲存起來。

B.浮頂罐:浮頂罐的罐頂是漂浮在液面上，隨液面升降的盤狀結構。浮頂分為雙盤型和單盤型兩種。

1.單盤浮頂外圍為圓形分離式浮艙，中間為單層鋼板。

2.雙盤型由上蓋板和下蓋板組成，兩個蓋板分成幾個不相通的隔間。

浮頂外緣的環板與罐壁之間有200-300米的縫隙，縫隙中安裝有固定在浮頂上的密封裝置。密封裝置有多種結構形式，包括機械式、管式和彈性填料式。管狀和彈性填料是目前廣泛使用的密封裝置。該密封裝置主要采用軟質材料，便于浮頂?shù)奶嵘芊庑院谩榱诉M(jìn)一步減少物料在靜態儲存過程中的蒸發損失，可以在上述單密封的基礎上增加一套密封裝置，稱為二次密封。浮頂儲罐的容量比較大，目前國內使用的較大浮頂儲罐容量高達10×10M3。

C.內浮頂罐:內浮頂罐的結構特點是:拱頂罐內增加一個覆蓋貯存介質液面的浮頂，罐壁上部增加通風孔。與拱頂罐一樣，由于其自身的結構和經濟性，罐的容量不應太大。

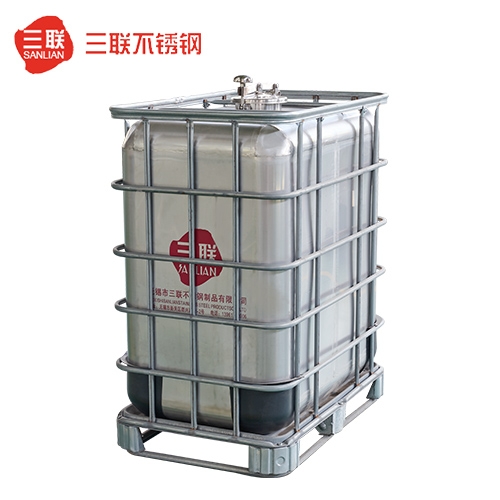

無錫市三聯不銹鋼制品有限公司是不銹鋼噸桶廠家，主營不銹鋼噸桶、噸桶定制、不銹鋼桶、不銹鋼儲罐、化工防腐儲罐、儲罐、防腐儲罐等。
